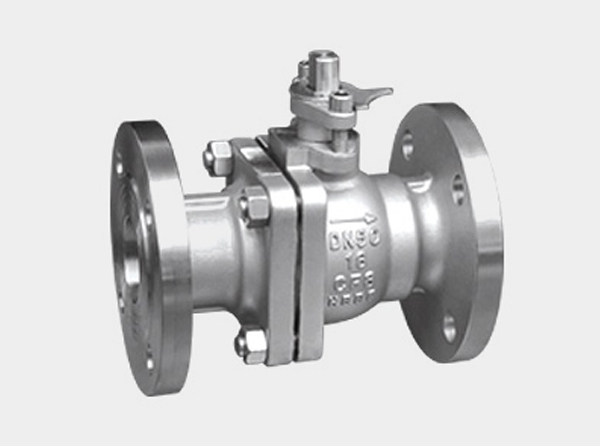

不銹鋼硬密封球閥（國標）
閥門型號：Q41,Q47等
主體材質: WCB,WCC,A105,304,316,LCB,LCC,LF2,CF8,CF8M,CF3,CF3M
尺寸范圍: DN50-DN1200；2-30"
壓力范圍: 1.0~16.0Mpa,150~2500lb
適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異）
可選驅動方式：手動，蝸輪，氣動，電動；
產品詳情
國標不銹鋼硬密封球閥設計標準：
設計和制造標準按照: GB12237；
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927；
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
| 試驗壓力Mpa | 公稱壓力（Mpa） | ||||
| 強度試驗 | 1.6 | 2.5 | 4 | CL150 | JIS10K |
| 密封試驗 | 2.4 | 3.8 | 6 | 3.2 | 2.4 |
| 氣密試驗 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 工作溫度 | 0.5-0.7 | ||||
| 適用溫度 | PTFE≤150℃ PTL≤300℃ | ||||
| 適用介質 | C：水、油、氣；P：硝酸類；R：醋酸類 | ||||
不銹鋼硬密封球閥的注意事項
1、取下法蘭端兩側的保護蓋，沖洗并清潔閥，使其完全打開。
2、在安裝之前，可以根據規定的信號（電動或氣動）對整個機器進行測試（以免振動影響運輸性能）并在線安裝（電動執行器電路）。根據圖示接線）。
3、在準備連接到管道之前，沖洗并清除管道中殘留的所有雜質（這些物質會損壞閥座和球）。
4、在安裝過程中，請勿將閥門的執行機構部分用作提升點，以免損壞執行機構和附件。
5、這種閥必須水平或垂直安裝在管道中。
6、安裝現場附近的管道不得垂下或承受外力。您可以使用管道支架或消除管道未對準的支架。
不銹鋼硬密封球閥采用彈性負載結構，因此在正常關閉條件下，球密封表面和閥座密封件可靠接觸。在高溫條件下，可以有效補償內部熱膨脹，避免高溫。
